預(yù)處理工序?qū)ψ罱K復(fù)合材料性能的影響常被低估。眾君意PA1010樹脂必須經(jīng)過120℃、4小時以上的真空干燥處理，將含水量控制在0.05%以下，否則在高溫加工時極易產(chǎn)生水解降解。玻璃纖維則需在350-400℃下進(jìn)行熱處理，去除表面的浸潤劑，然后采用硅烷偶聯(lián)劑KH-550或KH-560進(jìn)行表面改性。實(shí)驗(yàn)數(shù)據(jù)表明，經(jīng)3-氨基丙基三乙氧基硅烷處理的玻璃纖維，其與PA1010的界面剪切強(qiáng)度可提升40%以上。這個階段還需加入抗氧劑（如1010/168復(fù)配體系）和潤滑劑（硬脂酸鈣或乙撐雙硬脂酰胺），這些助劑的添加量雖然僅占0.3%-1%，但對材料的熱穩(wěn)定性和加工流動性改善顯著。       雙螺桿擠出工藝是生產(chǎn)過程中的核心環(huán)節(jié)?，F(xiàn)代生產(chǎn)線多采用同向嚙合型雙螺桿擠出機(jī)，螺桿長徑比通常設(shè)定在40:1至48:1之間，這種設(shè)計(jì)能提供足夠的熔融混煉空間。溫度控制采用梯度升溫策略：喂料段160-180℃，熔融段220-240℃，混煉段240-260℃，機(jī)頭溫度控制在230-250℃。關(guān)鍵的是玻璃纖維的加入方式——側(cè)向喂料技術(shù)已成為行業(yè)標(biāo)配，將纖維從熔融段中后部引入，避免過早破碎纖維。轉(zhuǎn)速參數(shù)需要精確控制，最佳范圍在300-400rpm，既能保證充分剪切混合，又可防止纖維過度斷裂。實(shí)踐表明，當(dāng)纖維長度保留在0.2-0.4mm時，材料的拉伸強(qiáng)度可達(dá)到純PA1010的2.5倍。

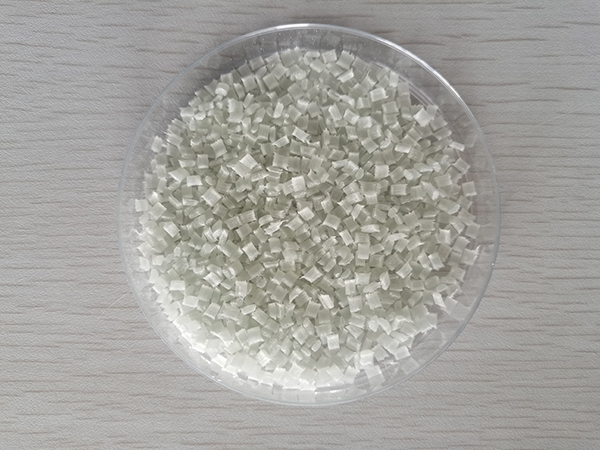

      造粒與后處理階段同樣蘊(yùn)含技術(shù)細(xì)節(jié)。擠出條料經(jīng)過水槽冷卻時，水溫應(yīng)維持在25-35℃并保持流動狀態(tài)，驟冷會導(dǎo)致內(nèi)應(yīng)力集中。切粒機(jī)刀片間隙調(diào)整至0.05-0.1mm，可獲得外觀規(guī)整的粒子。值得注意的是，一些高端應(yīng)用要求對粒子進(jìn)行退火處理（100-120℃下2-4小時），這項(xiàng)工藝能有效消除加工應(yīng)力，使制品的尺寸穩(wěn)定性提高15%以上。對于特殊用途的產(chǎn)品，還會進(jìn)行二次包覆擠出，在表面形成保護(hù)層，這種"核殼結(jié)構(gòu)"設(shè)計(jì)顯著提升了材料在惡劣環(huán)境下的耐久性。

      質(zhì)量控制體系貫穿整個生產(chǎn)過程。除了常規(guī)的熔融指數(shù)（GB/T 3682）和水分含量（GB/T 6284）檢測外，先進(jìn)企業(yè)會采用CT掃描技術(shù)分析纖維分布狀態(tài)，通過差示掃描量熱儀（DSC）監(jiān)測結(jié)晶行為。行業(yè)標(biāo)準(zhǔn)要求玻纖增強(qiáng)PA1010的拉伸強(qiáng)度≥120MPa，彎曲模量≥5GPa，缺口沖擊強(qiáng)度≥8kJ/m²。令人振奮的是，國內(nèi)某領(lǐng)軍企業(yè)最新研發(fā)的第三代增強(qiáng)產(chǎn)品，通過納米二氧化硅雜化技術(shù)，使上述指標(biāo)分別提升了18%、22%和25%，這標(biāo)志著我國在高端改性工程塑料領(lǐng)域已取得突破性進(jìn)展。

      從應(yīng)用角度看，30%玻纖增強(qiáng)PA1010已成為汽車發(fā)動機(jī)周邊部件的首選材料，其耐油性和耐疲勞性能完美替代金屬。在電子連接器領(lǐng)域，15%玻纖添加量的牌號因其優(yōu)異的尺寸精度和阻燃性（可達(dá)UL94 V-0級）備受青睞。更值得關(guān)注的是，隨著5G基站建設(shè)加速，具有低介電損耗特性的改性PA1010正成為天線罩材料的創(chuàng)新選擇。據(jù)行業(yè)預(yù)測，到2026年全球玻纖增強(qiáng)PA1010市場規(guī)模將突破50億元，年復(fù)合增長率保持在8.5%左右。

      生產(chǎn)工藝的持續(xù)創(chuàng)新推動著性能邊界不斷拓展。微波輔助擠出技術(shù)可將能耗降低20%，而動態(tài)硫化技術(shù)的引入則開創(chuàng)了"增強(qiáng)-增韌"協(xié)同改性的新路徑。在可持續(xù)發(fā)展理念驅(qū)動下，生物基PA1010與回收玻璃纖維的組合方案已進(jìn)入產(chǎn)業(yè)化試驗(yàn)階段?？梢灶A(yù)見，隨著智能制造技術(shù)的深度融合，未來眾君意玻纖增強(qiáng)PA1010的生產(chǎn)將實(shí)現(xiàn)從微觀結(jié)構(gòu)設(shè)計(jì)到宏觀性能調(diào)控的數(shù)字化精準(zhǔn)制造，為高端裝備制造提供更強(qiáng)大的材料支撐。
‌

關(guān)于PA1010的增強(qiáng)改性生產(chǎn)的信息，如果你有相關(guān)材料的需求或者技術(shù)問題，請撥打免費(fèi)電話：4008-118-928 與我們溝通交流，技術(shù)手機(jī)同微信：18621317168 誠摯歡迎您的來電！

*注：如果您對產(chǎn)品有特殊需求或者參數(shù)中某項(xiàng)指標(biāo)不能達(dá)到您的標(biāo)準(zhǔn)，請撥打400-8118-928與我們聯(lián)系，為您選擇其他牌號產(chǎn)品或者特殊定制加工。
